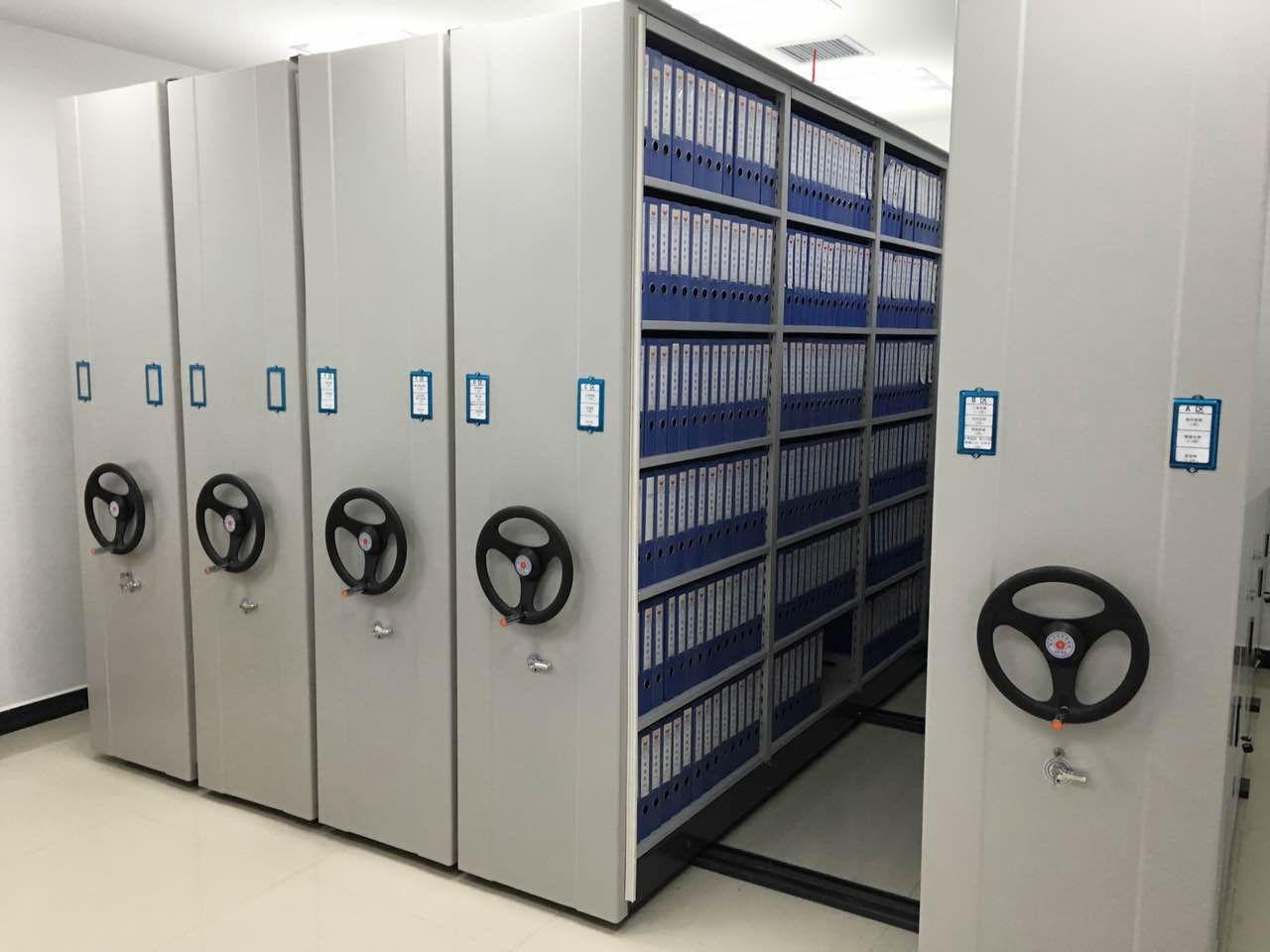

手動密集架多大尺寸，具體可以參考以下標準情況：

　　標準高度2400mm,標準節距900mm,標準寬度600mm,標準層數為6層，層距330㎜，每層擱板均勻承重80㎏、主要由20mm×20mm方鋼軌道、3.0mm底盤、1.5mm復柱立桿、1.0mm擱板、1.2mm側面板、1.0mm門板、旋動機構、防震裝置、防倒裝置、制動裝置以及防塵、防鼠裝置等部分組成。

　　架體結構有框的箱體式，設有安全限位及防倒裝置，列與列之間形成全封閉。用戶如有特殊要求，三箭柜業將專門設計特別制造。

　　檔案密集架常用規格尺寸有：

　　一、2400x1140x800mm/每組，共2列10組，A、k列分別為全封閉帶抽屜圖紙存放柜，抽屜軌道為鋼球連體軌道具有拉不掉功能，A、k列每組共12個抽屜合計120個抽屜。每層抽屜≥17公分，A、k列兩面均帶門帶鎖。

　　二、2400x950x560mm/每組,共9列54組,B、CDEFGHIJ列，為全封閉會計檔案專列每組12層隔板。

　　手動檔案密集架技術參數

　　(1)規格、結構

　　規格: 900W*670D*2700H

　　結構，每節內設14層，隔板的載重>85kg，內設加強筋。單條導軌直線度<1.0m/n對接

　　處高低<0.3m;多條軌道之間對應點的平行度偏差為< 1. 0m，

　　其中任意兩條軌道之間的平

　　行度偏差<1.Om,全長<2. Orm，軌間距為1. 0m;外形尺寸極限偏差土2m，

　　立柱與軌道

　　垂直度<2.0m,側面成直線，凹凸<1. 0am,列與列之間的間陳< 1. 5um

　　(2) 外觀設計

　　所有鈑金件.機件加工后應打磨毛刺，無裂痕及劃傷.所有焊接件應焊接牢固，焊接光滑

　　、平整: 表面光滑,平整，無任何尖角，凸起,色澤一致，在一個組合之間的產品零部件能保

　　持互換性，所有部件表面均應進行清洗,除油，初銹磷化處理。密集柜表面處理采用亞光噴

　　塑工藝，色澤一致，漆面均勻光滑、無劃傷。漆膜附著力表面光度達到90%以上，耐神力達

　　到60kg/cm2，附著力一級塑膜厚度60-704m,

　　無開裂鼓泡脫落劃痕污績等現象。

　　(3)材料標準

　　其實驗方法和性能指標均應符合直列式密集架行業標準DA/T7-92。

　　A用材標準:所用銅板均系國內優質銅板。冷軋銅板標準為cB710,熱軋鋼板標準為G711.

　　B、材質要求:

　　軌道座:3.0m優質熱軋鋼板; .

　　導軌20X 20mm實心鋼方鋼; .

　　底盤: 3. 0m優質熱軋鋼板;

　　立柱:1.5mm;

　　門板、擱板、托板、側板均為1.0m，頂板、 防塵板、防鼠板均為0.8 m優

　　質冷軋鋼板。

　　C、結構強度要求和穩定性試驗，擱板最大撓度小于3m,滿負荷24小時卸載后，無裂縫及

　　永久變

　　形。層板滿負荷24小時后，最大撓度為2m,卸載后自動恢復。卸載后擱板無裂縫、不

　　變形。

　　D、所有連接部位采用高強度螺栓、螺帽連接。

　　(4) 產品性能指標

　　A、具有可靠的中心直線度，傴體平穩輕便。

　　B、采用方向盤折疊式曲柄搖把。

　　C、荷載能力: >600kg/m3.

　　D、柜體空間利用率: >80%。

　　E、傳動裝置:機構式全自動脫掛驅動裝置。鏈輪生產標準按GB1135--89和GB1244-84標準,

　　均為機

　　構加工而成，表面經發黑防銹處理。傳動系統采用專用鏈條、雙排列可調心滾動軸承，

　　滾動輪采用高強度鑄鐵材料，傳動機構轉動靈活、平穩、強勁有力。

　　F、每列柜體結構均裝有制動裝置，以保證查閱人員的人身安全。

　　G、使用一級冷軋鋼板。各列架體之間裝有強磁性橡膠密封條，頂部裝有防塵板，底部裝有

　　防鼠裝置，全攏后無間縫，可起到防塵、防鼠、防盜、防光的要求。

　　H、密集架帶有照明裝置，用24VLED冷光源條狀照明燈，鋁合金外殼，整體使用壽命不低

　　于3年，低功耗。系統自動控制照明燈開關，架體打開時照明燈自動點亮，架體關閉時

　　自動熄滅(每列安裝2盞)。

　　I、人體安全保護功能:安全鎖保護、防漏電保護功能、防傾倒裝置。
