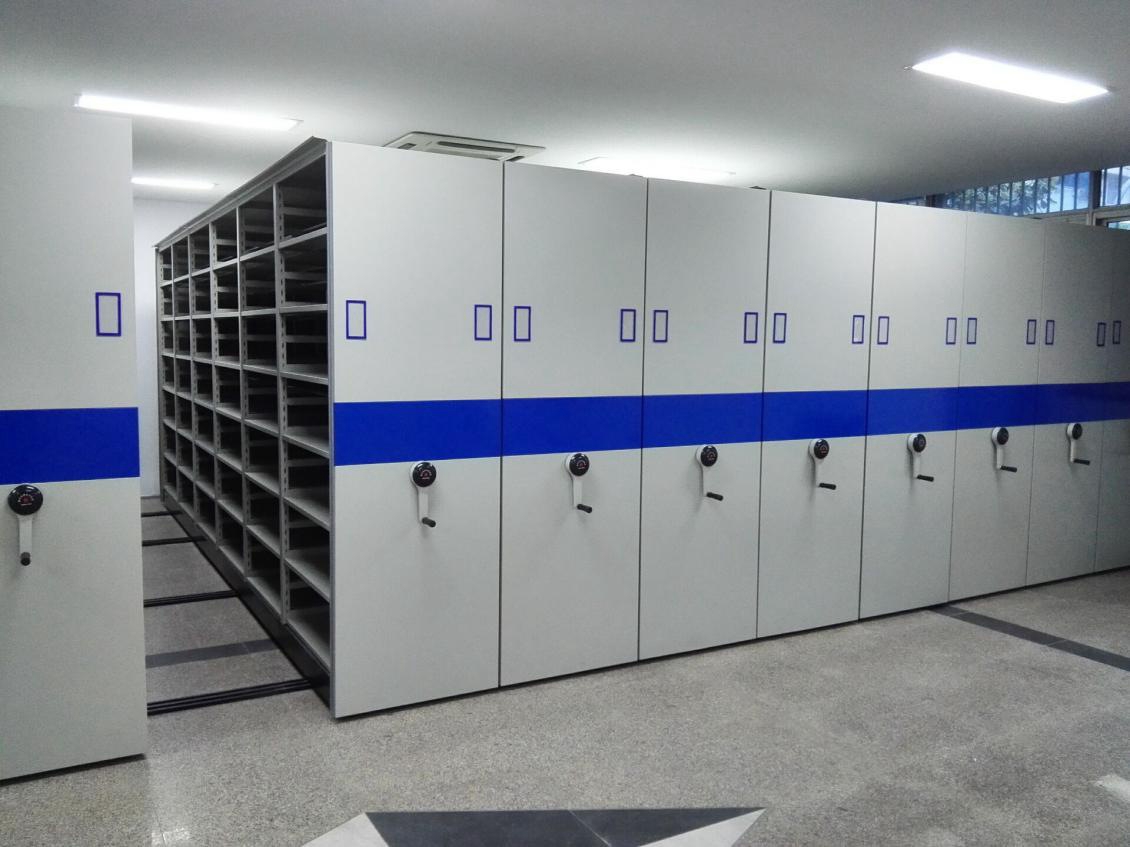

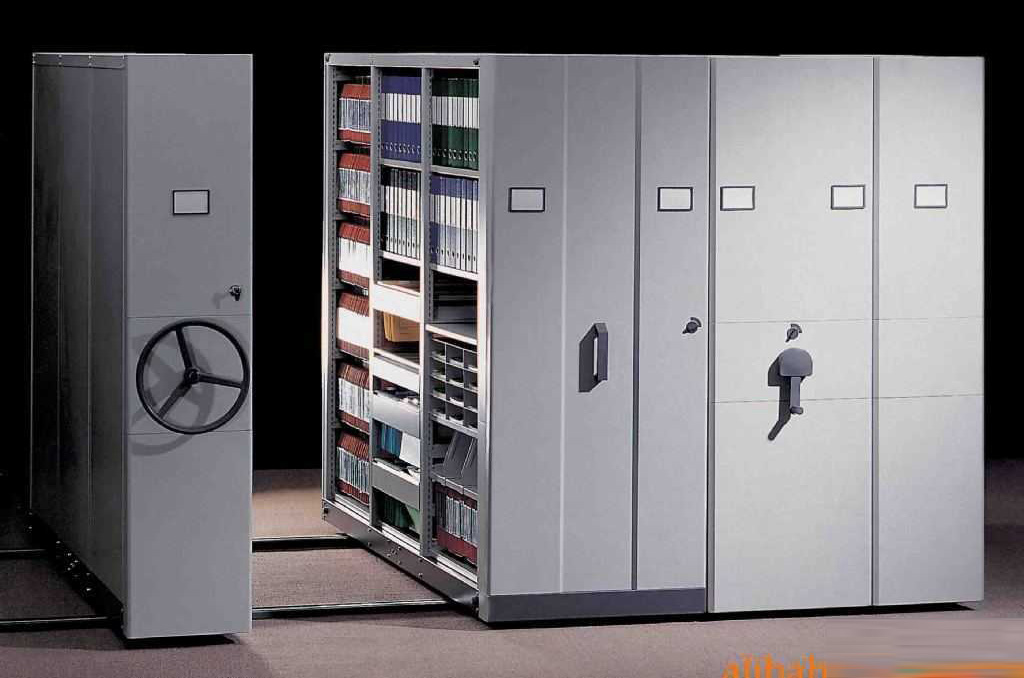

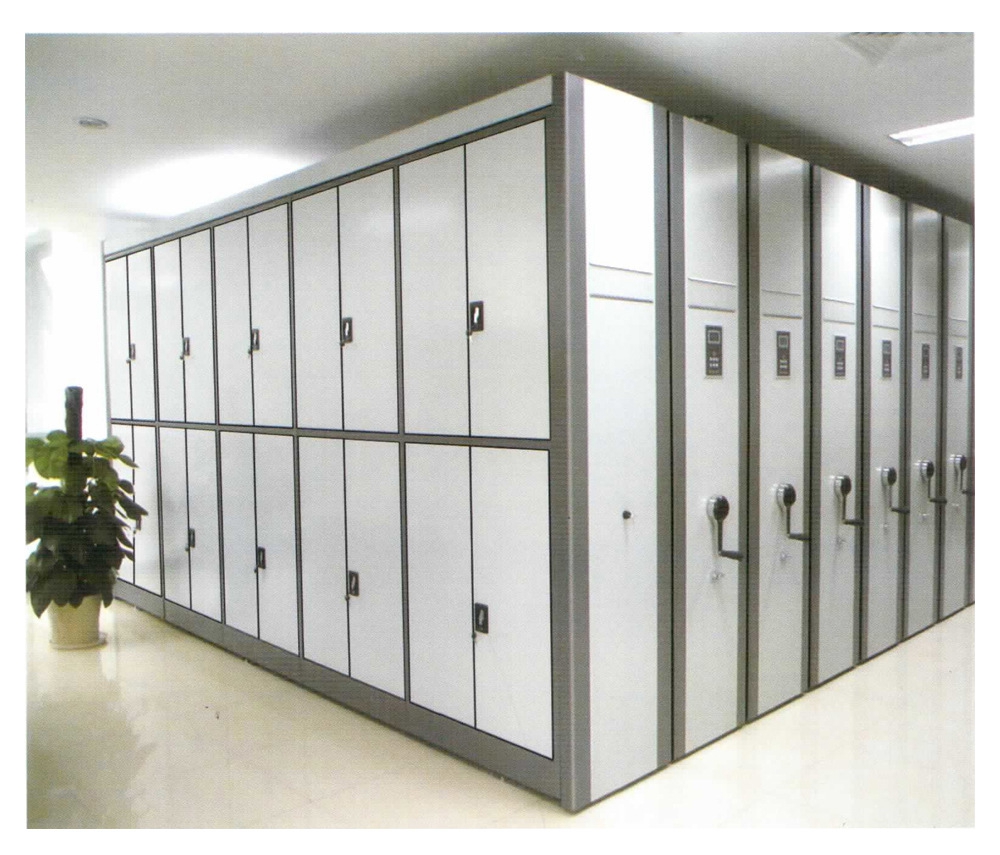

手動密集書架是借助人手搖動、在導軌上運行的、由活動架列和固定架列組成的能分散和緊密集合

　　的書架列組合。手動密集架技術條件有哪些，下面小編詳細解讀一下。

　　1、密集架材料規格配置-覽表

　　設備材料采用

　　設備配置技術參數性能說明

　　名稱規格標準

　　表面靜電噴塑粉末涂

　　3.0MM GB708冷軋鋼板軌道座料選用NOBDE聚脂

　　軌道與環氧型混合涂料,噴

　　塑前經嚴格去油除銹20*20MM GB699實心方鋼導軌

　　和磷化處理

　　底盤采用整體焊接,剛

　　性足,不變形,表面噴底梁、軸承

　　3.0MM GB708底盤冷軋鋼板塑,分段式結構。移動檔、夾緊塊列底盤上裝有防傾倒

　　裝置。

　　結構結實、緊固、設計

　　新穎，通用性強,層數

　　1.5MM GB708立柱冷軋鋼板

　　和間距可按需要調整,

　　表面噴塑。

　　架體1.0MM GB708擱板冷軋鋼板鋼性好,平整、通用性、1.0MM GB708掛板冷軋鋼板互換性好,在雙

　　面擱板

　　中間有檔條,防止兩邊1.0MM GB708頂板冷軋鋼板

　　◇具體技術標準

　　(1)每標準節組裝后，外形尺寸的極限偏差為±2mm，立柱與導軌的垂直度≤2mm。側面板和中腰帶的對縫處的間隙≤2mm，門縫間隙均勻并在1—2mm之間。

　　(2)傳動機構應轉動靈活、平穩，沒有失靈現象。

　　(3)導軌安裝平行度偏差≤1mm/m，全長≤2mm導軌對接處高低差≤0.3mm。

　　(4)底梁必須平直，直線度≤0.5mm/m,全長≤2mm。

　　(5)架體安裝垂直度偏差<2mm，達到橫平豎直。

　　(6)各零件、組合件表面光滑、平整，沒有尖角、突起。

　　(7)所有焊接件焊接牢固，焊痕打磨光滑平整。

　　(8)噴塑表面色澤一致，塑面均勻光滑，無劃傷。

　　(9)產品各零件、組合件之間具有很好的互換性。

　　(10)擱板上均勻載重50Kg，雙面100kg，放置24h最大撓度<3mm，卸載后2h擱板沒有裂縫，殘余變形量≤0.3mm。

　　(11)每標準節在全負載的情況下，各結構件和架體沒有明顯變形，架體不存在傾斜現象。

　　(12)在全負載的情況下，各列密集架應運動自如，沒有阻滯現象。

　　◇密集架結構和質量工藝要求：

　　(1)整體要求：外觀美觀大方，整體流暢。焊接部位應牢固，焊點均勻，焊痕高度不大于1mm，焊痕表面波紋平整，不得出現焊焦、焊穿現象;沖壓件應平整無毛刺，不允許有裂痕，不得有尖角、凸起;折彎必須到位，以確保工件折彎所需角度;涂層表面光亮，色澤一定要均勻一致，無傷痕、掛痕、流掛、起粒、皺皮、露底、剝落，漆膜附著力要強。

　　架體設有防傾倒裝置，路軌頂端設有限位裝置，每列設有自鎖裝置。路軌保護板采用高強度板，以確保承重2000Kg不變形，擱板(雙面)載重100Kg不變形。

　　(2)搖把：手柄采用圓盤式或搖把式。

　　(3)傳動系統：凱迪亞獨有的“三級兩軸同步傳動”裝置，為國家專利產品，雙向超越離合器結構，采用三分力、三變速、中間驅動方式，避免了在搖動時前走后不走的想象。自由掛檔拖擋裝置;鏈輪為機械加工而成;鏈條采用摩托車專用鏈條;滾輪采用灰鑄鐵制造;中軸和短軸采用直徑20mm45號錳鋼;地盤軸承采用204級向心球軸承。

　　(4)制動系統：每列均裝有剎車制動裝置，使只做到每一列均可鎖定;每一組合均裝有總鎖裝置。

　　(5)密封裝置：每列的接觸面均有緩沖及密封裝置，由磁性較強的橡膠密封條組成。頂部有防塵板，底部有防鼠板。首末兩列單面安裝密封門。

　　(6)載重要求：

　　A：擱板載重：單面擱板上均勻載重50Kg，雙面100 Kg，最大撓度為3mm，24小時卸載后不得有裂紋，不得變形。

　　B：全負荷載重：每標準節在全負載的情況下，架體、立柱不變形，架體不應有傾倒現象。

　　C：載重運行：在全負載的情況下，各列密集架在手動操作下，都應運行自如，不得有阻滯現象。

　　(7)安裝要求：

　　A：各部分安裝要牢固，不允許有松動現象，各結構件和架體無明顯變形，架體無傾斜現象。

　　B：標準架組裝后，側面板與中腰的對縫處間隙不大于2mm。

　　(8)健康安全要求：表面噴涂料要采用環保材料，確保密集架安裝完畢后無明顯油漆等異味。

　　◇載重性能

　　(1)每層擱板上均布載重100Kg,最大撓度為3mm，24小時卸載后，無裂紋及永久變形。

　　(2)每標準節(六層雙面擱板)在全負載(每塊每層擱板均布載重100kg)的情況下，架體、立柱無明顯變形，架體無傾倒現象。

　　(3)在受全部載荷1/20外力(沿X、Y軸兩個方向的水平外力)的作用反

　　復100次后，取消外力，架體所產生的傾斜不大于總高的1%，支架、立柱無明顯的變形。

　　密集架使用說明：

　　A、開啟操作：

　　(1)、整個列組在并列時，每列都安裝有鎖定機構，應先打開第一列的鎖定機構(開關扳手拔至開的位置)，然后用鑰匙打開鎖具，方能進行搖動操作;

　　中間列沒有裝有鎖具的，則只需把鎖定機構扳至開的位置就可搖動操作;最后一列開啟方法同第一列一樣;

　　(2)、搖把的操作：將架體搖開至需要距離，就可以進行取卷閱檔工作;為安全起見，可以先行鎖定，把鎖定機構的開關扳手拔至關的位置，把架體固定在導軌上;

　　B、閉合操作：

　　完成閱檔工作后，先把每列的鎖定機構扳至開的位置，把整套架體搖到一側，然后把鎖定機構的開關扳至關的位置，再用鑰匙把最外面一列鎖好即可;

　　C、維護保養：

　　(1)、存放移動密集檔案架的庫房必須干燥通風;

　　(2)、架體表面不允許陽光長時間照射;

　　(3)、保持導軌溝槽的清潔干凈，無雜物堵塞;

　　(4)、關閉鎖緊裝置時，如遇關閉困難，可輕搖把手，使鎖定開關拔至關的位置，如強行關閉，有可能扭斷扳手把;

　　(5)、架體表面嚴禁用汽油、高度酒精、松香水、香蕉水擦洗，這樣會使架體表面失去光澤和褪色。

　　看完本文“手動密集架技術條件有哪些”相信大家已經對手動密集架技術條件有了進一步深度的了解，如果有需要手動密集架的客戶，您可以咨詢我司熱線電話，振越鋼制用心為您服務。
