手動密集架國家標準。廠家直銷手動密集架，支持手動密集架招標。手動密集架的國家標準是有很多參數的，這樣能夠給出一個標準參考，采購人員可以根據國家標準來要求廠家制作。下面我就給大家具體講解一下手動密集架國家標準的具體內容吧。

檔案密集架國家標準要求-國標白皮書完整版

詳細內容

1 主題內容與適用范圍

本標準規定了直列式檔案密集架的型號、規格及結構形式，技術要求，試驗方法，檢驗規則，標志、包裝、運輸、貯存。本標準適用于直列式手動檔案密集架和直列式電動檔案密集架(以下簡稱手動密集架和電動密集架)的設計、制造、檢驗和驗改。

2 引用標準

GB99 優質碳素結構鋼技術條件

GB710 優質碳素結構鋼薄鋼板技術條件

GB711 優質碳素結構鋼熱軋厚鋼板技術條件

GB1720 漆膜附著力測定法

GB1804 公差與配合未注公差尺寸的極限偏差

GB4357 碳素彈簧鋼絲

GB8162 結構用無縫鋼管

GB9439 灰鐵鑄件

ZBG51035C04-2 各色醇酸磁漆

ZBG51043A04-9 各色氨基烘干磁漆

ZBG51095H06-19 鐵紅、鋅黃環氧酯底漆

3術語

3.1 手動密集架

通過手力驅動的密集架稱為手動密集架。

3.2 電動密集架

由電力驅動的密集架稱為電動密集架。

3.3 活動架

能在軌道上運行的架體，稱活動架(亦稱為列，列由若干標準節組成)。

3.4 固定架

固定在導軌的端頭或中間，不能運行的架體，稱固定架。

3.5 單面架

對于每標準節的架體，在同一水平面上只能放置一塊擱板，從一面放置物體的稱單面架。

3.6 雙面架

對于每標準節的架體，在同一水平面上能并排放置兩塊擱板，從兩面放置物體的稱雙面架。

4 型號、規格及結構形式

4.1 型號

4.1 型號

標記示例：第一次設計的寬度為500mm的手動密集架SZM500-1第一次設計的寬度500mm 的電動密集架 DZM500-1

4.2 規格(每標準節)按表1。

表1

名稱

規格

密集架

活動架

2100～2500×900×500

2100～2500×900×650

單面固定架

2100~2500×900×274

雙面固定架

2100~2500×900×500

4.3 結構形式

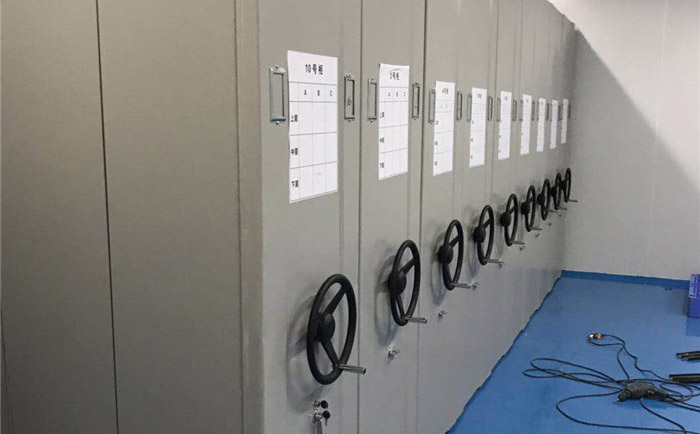

4.3.1 手動密集架(如圖1)。

4.3.2 電動密集架(如圖2)。

1-標簽板：2-上側面板：3-操縱手柄;4-中腰板;5-下側面板;6-止動塊：

7-軌道：8-門：9-底盤;10-擱板：n-標準節數;P-面板厚度

1-標簽框：2-電動操作按鈕及指示燈：3-手動操縱手柄：4-電源開關：5-電源

指示燈及報警顯示;6-軌道;7-保險鎖：8-門：9-擱板;10-止動塊;11-底部

止動保險保板：12-下側面板：13-中腰板：14-上側面板

5 技術要求

手動密集架及電動密集架均應符合本標準，并按照經規定程序審查批準的圖樣及技術文件制造。

5.1 結構

5.1.1手動及電動密集架均為裝配組合式結構，手動密集架配有一套手動運行結構;電動密集架配有電動和手動兩套運行機構。它們主要由立柱、擱板、掛板、側面板、底盤等零部件組合而成。

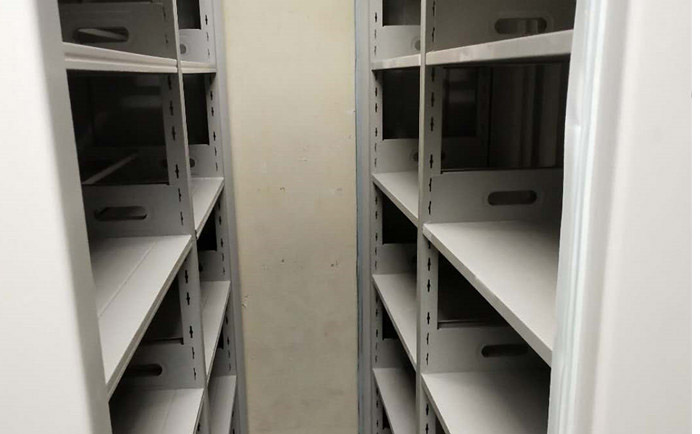

5.1.2擱板、掛板應能沿立柱的垂直方向調整高度，立柱上掛板孔間距為50mm。

5.1.3應按規定鋪裝軌道，安裝傳動機構、防倒裝置及擋塊等。

5.1.4軌道可用膨脹螺栓或射釘安裝，與地面齊平，也可安裝在地表面上。

5.1.5應設置防塵裝置，可根據需要設置照明燈等。

5.2 加工制造

5.2.1所有鈑金件、機加件加工后應打磨毛刺，無裂紋及傷痕。

5.2.2所有焊接件應焊接牢固，焊痕光滑、平整。

5.3 制造公差

5.3.1每標準節組裝后，外廓尺寸(長、寬、高)的極限偏差為±2mm。

5.3.2每標準節組裝后，側面板與中腰板的對縫處的間隙應小于2mm。

5.3.3軌道安裝后，在任意lm長度內，水平度偏差不大于1mm，全長不大于4mm，

軌道之間對應點的水平偏差為1mm，每兩條軌道之間的平行度偏差為1.5mm。

5.3.4門縫間隙應均勻一致，間隙應在1~2mm之間。

5.3.5 零件的未注公差尺寸的極限偏差按GB

1804 中的 IT13~14。

5.4 材料

5.4.1密集架用原材料應符合表2規定。

檔案密集架適合檔案存儲量大的企事業單位，主要由軌道、架體、底盤、面板、門板、目錄卡及傳動裝置、防倒裝置、密封裝置九部分組成。

檔案密集架應執行DA/T7-92《直列式檔案密集架》、GB/T13668-2003《鋼制書柜、資料柜通用技術條件》、GB/T13667.3-2003《手動密集架技術條件》等國家標準，特別是DA/T7-92直列式檔案密集架行業標準第五條款中手動密集架的規定。

一、結構

直列式檔案密集架均為裝配組合式結構，手動密集架配有一套手動運行結構;……。它們主要由立柱、擱板、掛板、側面板、底盤等零部件組合而成。擱板、掛板應能沿立柱的垂直方向調整高度，立柱上掛板孔間距為5Omm。應按規定鋪裝軌道，安裝傳動機構、防倒裝置及擋塊等。軌道可用膨脹栓或射釘安裝，與地面齊平，也可安裝在地表面上。應設置防塵裝置，可根據需要設置照明燈等。

二、加工制造

1、所有鈑金件、機加件加工后應打磨毛刺，無裂紋及傷痕。

2、所有焊接件應焊接牢固，焊痕光滑、平整。

三、制造公差

1、每標準節組裝后，外廓尺寸 (長、寬、高)的極限偏差為±2mm。

2、每標準節組裝后，側面板與中腰板的對縫處的間隙應小于2mm。

3、軌道安裝后，在任意lm長度內，水平度偏差不大于lmm，全長不大于4mm，軌道之間對應點的水平偏差為lmm，每兩條軌道之間的平行度偏差為1.5mm。

4、門縫間隙應均勻一致，間隙應在1～2mm之間。

5、零件的未注公差尺寸的極限偏差按GB l804中的IT13～14。

檔案密集架標準:

一、材料標準：密集架配件GB699;立柱1.5mm冷軋鋼板GB710;檔板、掛板、層板、門框、門板、身板、背板、頂板均使用1.0mm冷軋鋼板GB710，另加其他配件附件等;

二、自重及承重：由以上材料配件構成的檔案密集柜自重達到75公斤/每節，該款檔案密集架為雙柱雙面式，內分6層，當檔案密集柜滿載也就是全部放上A4紙之后的載重是6*80KG=480公斤，也就是說檔案密集架地面承重最少應該達到75+480=555公斤。

三、采購標準：采購密集回時除以上最低要求外，還需要考慮到的因素還有挺多，無論怎么樣都要對放置密集柜房間的承重進行審核，才能夠確定密集柜尺寸或者說密集柜規格，最后完成對密集柜的施工.必須嚴格按照國家對密集柜施工標準進行操作.
